硅pu球場材料生產(chǎn)廠家告訴你，單組分硅pu的固化原理是濕氣固化（或叫水汽固化），所以在現(xiàn)場成膠的媒介就是水汽，硅pu球場材料 在施工過程中遇到材料不干或者是干的慢這一現(xiàn)象，原因就是這兩大“元兇”——水量不夠和稀釋劑不匹配！

1.水量不夠造成不干或者干的慢：

在空氣濕度合適，基礎(chǔ)干燥度合適的情況下施工，每個公司的產(chǎn)品配方設(shè)計需要加水量是不一定完全相同。為了讓施工隊在現(xiàn)場容易調(diào)節(jié)，少憑感覺做事出現(xiàn)事故，在工廠生產(chǎn)時就改進了生產(chǎn)工藝，對材料進行了抽真空脫水，進行第二次反應(yīng)提純等工藝，做到每批材料出廠前達到0含水量和環(huán)保的目的。

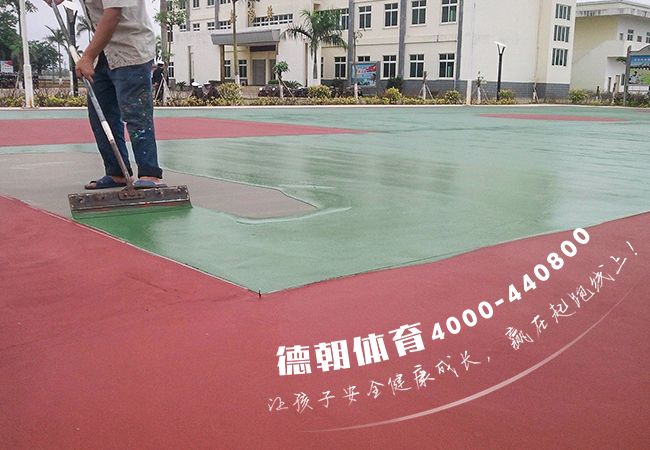

只要硅pu球場材料 施工現(xiàn)場基礎(chǔ)干燥（含水率低于5%）、空氣濕度小于60%（不潮不粘）就能按照彈性材料重量2%以內(nèi)的水量加入，充分?jǐn)噭蚴┕?，?span>30kg/桶加入600g水，一瓶500g水多一點，即可反應(yīng)完全，不會存在不干、慢干現(xiàn)象。當(dāng)然還需要師傅根據(jù)現(xiàn)場基礎(chǔ)和空氣濕度不達施工條件的情況，適當(dāng)調(diào)小水的用量，用水量不夠場地會不干或慢干，用水量過大，場地會起泡。

同一塊場地出現(xiàn)有地方干，有地方不干，一定是用水不均勻，或攪拌不勻造成，攪拌不勻還會有地方起泡和發(fā)泡現(xiàn)象。場地正常設(shè)計的干燥時間為12小時，如果超過正常干燥時間場地未干，場地就會出現(xiàn)有濕泥、粘腳、粘灰、沖水掉色等現(xiàn)象。

2.稀釋劑不匹配造成的不干或者是干得慢：

    硅pu球場材料施工時，由于要控制流平性需加入稀釋劑，含醇類的焦油級稀釋劑（甲醇、乙醇），會直接破壞材料的分子結(jié)構(gòu)，導(dǎo)致反應(yīng)不充分出現(xiàn)不干或慢干現(xiàn)象，其物理性能也會達不到設(shè)計要求，影響使用壽命。

     說到這里，你或許已經(jīng)知道你之前的硅pu球場材料 不干和干的慢的“死因”了！

本文出自廣東德朝體育設(shè)施有限公司官網(wǎng)，轉(zhuǎn)載請注明出處以及鏈接（http://vsivfth.cn）
